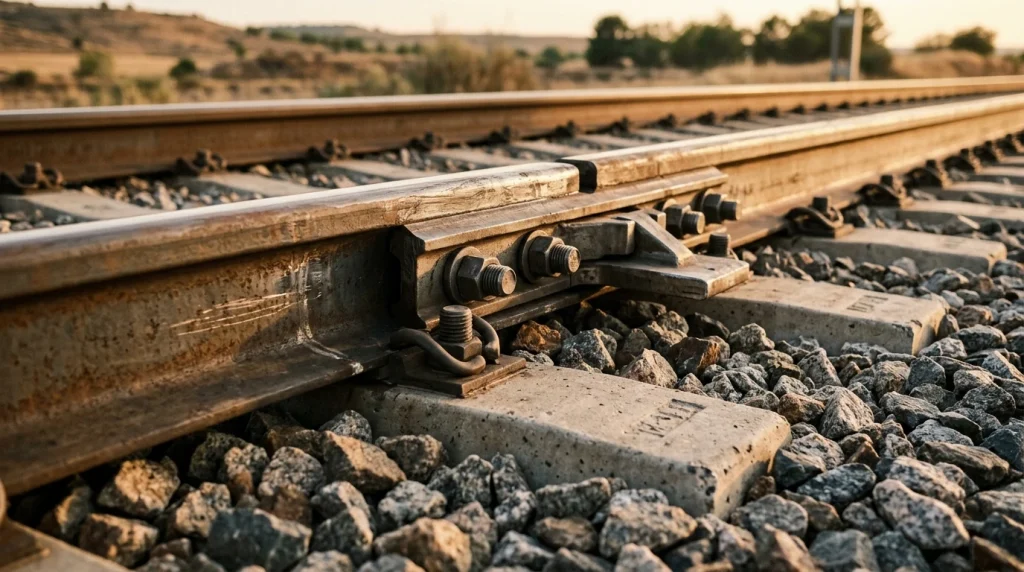

Una junta de dilatación en vías de tren (técnicamente denominada aparato de dilatación ferroviario) es un dispositivo mecánico instalado en los carriles sobre viguetas y traviesas que absorbe las variaciones longitudinales causadas por gradientes térmicos y movimientos en tableros de viaductos, evitando el pandeo de vía o la rotura de rieles según normas ADIF.
Física del Comportamiento Térmico en Carriles Ferroviarios
Los carriles de acero al carbono utilizados en las líneas ferroviarias convencionales y de alta velocidad (estándares UIC 54 y UIC 60) están sometidos a variaciones de temperatura extremas que en el clima peninsular oscilan entre los -10 °C en invierno y más de 55 °C en superficie metálica bajo el sol de verano. En la tecnología ferroviaria contemporánea, los tramos cortos unidos por bridas han sido sustituidos por la Barra Larga Soldada (BLS) mediante soldadura aluminotérmica o eléctrica continua.
Al estar el carril soldado continuamente e impedida su libre dilatación por la sujeción elástica (clips Pandrol o Vossloh) a las traviesas o viguetas de hormigón pretensado embebidas en balasto, el gradiente térmico engendra enormes tensiones axiales internas. Conforme a la ley de Hooke y la fórmula de dilatación lineal:
σ = E · α · ΔT
Donde E es el módulo de elasticidad del acero (210.000 MPa), α es el coeficiente de dilatación térmica (1,15 × 10⁻⁵ °C⁻¹) y ΔT es el incremento térmico respecto a la temperatura de neutralización.
Un incremento de 30 °C produce una tensión interna de compresión superior a 72 MPa, lo que equivale a una fuerza axial longitudinal de más de 55 toneladas por carril UIC 60. Si la vía carece de rigidez transversal o si la interacción con estructuras rígidas no está prevista, se desencadena el temido pandeo o garrote de vía, con riesgo inminente de descarrilamiento.
Para conocer la metodología de cálculo y trazado de infraestructuras de transporte terrestres, consulte nuestra guía sobre la normativa técnica de trazado de infraestructuras y criterios de aplicación.
Tabla Comparativa: Junta Mecánica Clásica vs. Aparato de Dilatación Moderno
| Característica Técnica | Junta Mecánica con Eclisas (Vía Clásica) | Aparato de Dilatación Ferroviario (ADIF / UIC) |
|---|---|---|
| Disposición de Carriles | Corte transversal recto o inglete con holgura de 10 a 20 mm | Corte oblicuo mecanizado (aguja biselada y contraaguja) |
| Continuidad de la Rodadura | Discontinua (produce impacto vertical, ruido y fatiga) | Continua y progresiva sin salto vertical en la llanta |
| Capacidad de Desplazamiento | Muy reducida (±15 mm máximo) | Elevada: desde ±50 mm hasta ±600 mm |
| Velocidad Máxima de Circulación | Limitada a 120 – 140 km/h | Apta para Alta Velocidad (300 – 350 km/h) |
| Fijación a Viguetas / Traviesas | Traviesas de madera o bibloque con bridas metálicas | Viguetas monobloque especiales de hormigón con placas antidesgaste |
Componentes Estructurales de un Aparato de Dilatación
El aparato de dilatación instalado sobre la banqueta de balasto o sobre placa de hormigón en viaductos se compone de elementos de precisión milimétrica:
- Aguja de Dilatación: Riel mecanizado con terminación en bisel afilado con geometría helicoidal, diseñado para deslizarse longitudinalmente en contacto íntimo con el perfil compañero.
- Contraaguja: Riel mecanizado complementario que recibe la rueda del convoy y transfiere progresivamente la carga sin sobresalto dinámico.
- Placas de Asiento Deslizantes: Placas metálicas lubricadas o con insertos de PTFE (teflón) autolubricante ancladas a las viguetas portantes, que permiten el libre recorrido sin agarrotamiento.
- Viguetas y Traviesas Especiales de Hormigón: Traviesas monobloque con dimensiones ensanchadas y geometría reforzada para soportar el sobreesfuerzo de guiado transversal.
- Barras de Guía y Topes Fin de Carrera: Mecanismos de seguridad que impiden el descabalgamiento de la aguja en caso de movimientos sísmicos o expansiones térmicas anómalas.
La Interacción Vía-Estructura en Puentes y Viaductos Ferroviarios
El punto más crítico de una línea férrea radica en los estribos y pilas de transición de los grandes puentes metálicos o de hormigón pretensado. Mientras que la vía en terraplén disipa su tensión térmica contra el balasto, el tablero del puente se dilata o contrae libremente sobre sus apoyos de neopreno-teflón:
- Si la vía estuviera anclada rígidamente a un tablero de 200 metros, la expansión del puente transmitiría una tensión inadmisible a los carriles, provocando su fractura por tracción en invierno o deformación plástica en verano.
- Para desolidarizar ambos movimientos, la Normativa Técnica de ADIF (NAB) prescribe la colocación de aparatos de dilatación ferroviarios en coincidencia con las juntas de dilatación estructurales del viaducto, combinados con sujeciones deslizantes de bajo apriete sobre el puente y sujeciones de alta resistencia fuera de él.
Protocolos de Inspección, Neutralización y Mantenimiento Preventivo
El mantenimiento preventivo de las juntas y viguetas de vía exige un riguroso calendario técnico:
- Comprobación de la Apertura de Junta: Medición periódica con galgas micrométricas para constatar que la posición de la aguja se corresponde con la curva teórica según la temperatura ambiente registrada.
- Operación de Neutralización de Tensiones: Antes de la llegada de la temporada estival, las brigadas de vía liberan las sujeciones elásticas de los tramos BLS mediante vibradores mecánicos, ajustando la longitud del carril a una temperatura de referencia neutral (fijada habitualmente entre 25 °C y 28 °C en España) antes de reapretar los tirafondos al par dinamométrico prescrito.
- Engrase y Verificación de Placas Deslizantes: Limpieza de residuos de polvo de balasto y aplicación de grasas especiales de alta adherencia resistentes al lavado por lluvia.
- Inspección por Ultrasonidos: Detección no destructiva de microfisuras subsuperficiales por fatiga de contacto rueda-carril (RCF) en el talón de la aguja biselada.
Para profundizar en los regímenes de conservación y drenaje en infraestructuras viarias y ferroviarias, le invitamos a revisar nuestro monográfico sobre el drenaje superficial y subterráneo en infraestructuras de transporte.
Preguntas Frecuentes sobre Juntas de Dilatación Ferroviarias
¿Por qué los trenes modernos ya no hacen el clásico traqueteo «chuc-chuc»?
El sonido histórico provenía del impacto de las ruedas al superar la ranura de las juntas mecánicas con eclisas colocadas cada 18 o 36 metros. Con la introducción de la Barra Larga Soldada continua y aparatos de dilatación oblicuos sin corte recto, la transición de la rueda es totalmente suave y silenciosa.
¿A qué temperatura se neutralizan los carriles de tren en España?
Conforme a la normativa técnica de ADIF, la neutralización de tensiones se realiza a una temperatura objetivo situada entre 25 °C y 30 °C (media ponderada de los extremos estacionales de la península ibérica), minimizando los riesgos de fractura fría y de deformación cálida.
¿Qué ocurre si un aparato de dilatación se bloquea mecánicamente?
Si la aguja queda gripada por suciedad o falta de lubricación, las tensiones térmicas se transmiten a las traviesas y al balasto, provocando la desalineación geométrica de la vía y obligando a limitar de inmediato la velocidad de circulación hasta su reparación urgente.
